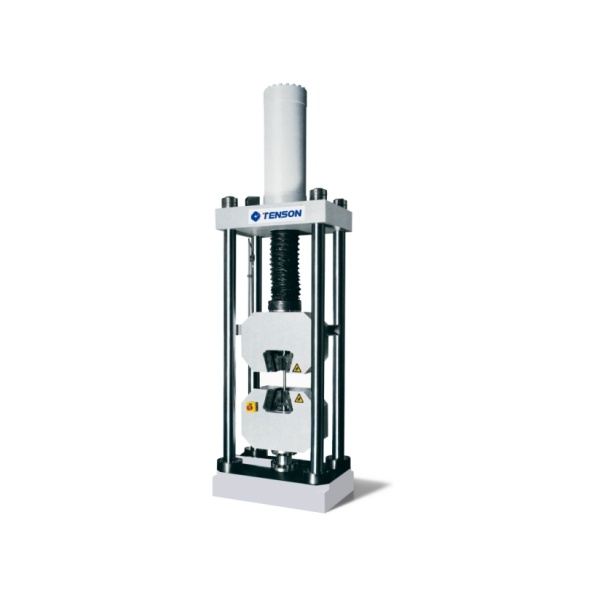

WAW-L 微机控制电液伺服万能试验机
主要用途：
适用于金属棒材、板材、螺纹钢的拉伸试验， 高强度、高硬度金属材料的拉伸试验。 满足标准： GB/T 228.1《金属材料室温拉伸试验方法》
GB/T5224《预应力钢绞线标准对钢绞线拉伸试验的要求》
性能特点：
采用油缸上置式单空间结构，所有试验在同一个空间内完成。
主机采用全钢性无间隙结构，拉伸试验断裂时，试验机对地面冲击小。
试验机同轴度高，试验时无附加阻力作用在测力传感器上，试验结果更加准确。 采用进口品牌负荷传感器，精度高，线性好，稳定性好。
采用抽拉式光电编码器测量位移，精度高，抗冲击强。
专业模块化 TensonTest 试验软件，能够满足国家、国际及行业标准的试验要求。
控制系统全数字 DSP 控制器， 神经元自适应 PID 算法， 力、变形、位移三闭环控制。
技术参数：
|
型号 |
WAW-600L |
WAW-1000L |
WAW-2000L |
WAW-6000L |
WAW-1000LT |
WAW-2000LT |
|
夹紧方式 |
楔形加紧 |
平推加紧 |
||||
|
最大试验力 |
600 kN |
1000 kN |
2000 kN |
600 kN |
1000 kN |
2000 kN |
|
精度等级 |
0.5级/1级 |
|||||
|
试验力测量范围 |
1%- 100% FS(全程不分档) |
|||||
|
试验力示值相对误差 |
±0.5%/±1%以内 |
|||||
|
变形(引伸计)测量范围 |
1%- 100% FS |
|||||
|
变形示值相对误差 |
±0.5%/±1%以内 |
|||||
|
变形分辨力 |
最大变形量的1/500000（1000000） |
|||||
|
试验力加载速率范围 |
0.02% ~ 2%FS/s |
|||||
|
活塞上升移动速度范围 |
0-190mm/min |
0-180mm/min |
0-90mm/min |
0-350mm/min |
0-350mm/min |
0-300mm/min |
|
活塞下降移动速度范围 |
0-240mm/min |
0-290mm/min |
0-100mm/min |
0-200mm/min |
0-550mm/min |
0-600mm/min |
|
活塞行程(mm) |
560 |
650 |
780 |
560 |
650 |
750 |
|
主机结构 |
4 |
4 |
4 |
4 |
4 |
4 |
|
立柱间有效距离(mm) |
660 ×350 |
660 ×400 |
800 ×450 |
/ |
/ |
/ |
|
拉伸钳口最大间距(mm) |
580 |
700 |
800 |
600 |
680 |
800 |
|
最大压缩空间(mm) |
450 |
550 |
580 |
460 |
520 |
520 |
|
圆试样夹持范围(mm) |
φ10-φ18φ18-φ29φ29-φ40 |
φ15-φ30φ30-φ45 φ45-φ55 |
φ15-φ30 φ30-φ55 φ55-φ70 |
φ10-φ20 φ20-φ25 |
φ15-φ30 φ30-φ60 |
φ15-φ40 φ40-φ 100 |
|
扁试样夹持厚度(mm) |
2-16,16-30 |
2-20,20-40 |
10-40,40-70 |
2-45 |
2-60 |
2-80 |
|
压盘尺寸(mm) |
φ150 |
200×200 |
φ200 |
140×140 |
200×200 |
φ300 |
|
主机尺寸(长.宽.高)(mm) |
880×630 ×2980 |
980×720 ×3590 |
1220×880 ×4100 |
860×400 ×2900 |
980×720 ×3590 |
1220×880 ×4200 |
|
油源尺寸(长.宽.高)(mm) |
1150×600×900 |
|||||
|
总功率（kw） |
8.0 |
7.0 |
15.0 |
18.0 |
||
|
重量（kg） |
约3500 |
约6500 |
约9200 |
约2500 |
约6800 |
约10000 |
