产品详情

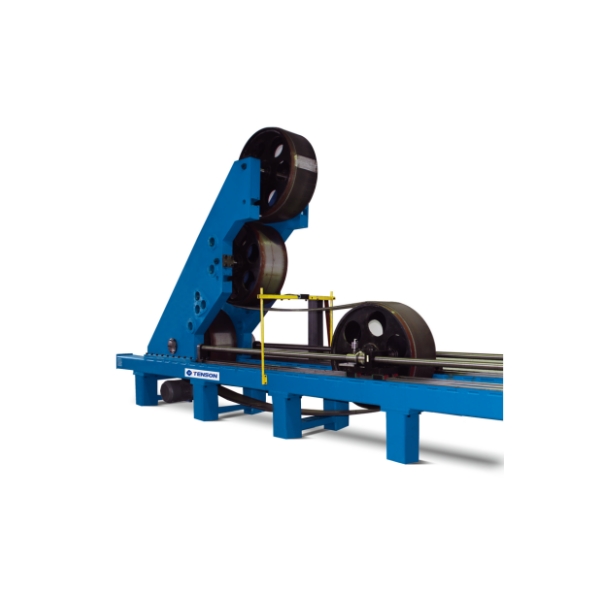

输送带动态接头耐久性强度试验机 SDJN-02
工作原理:
满足MT/T318.1《煤矿用输送带机械接头技术条件》标准。
本试验台采用大功率进口变频调速控制器配带三相变频调速电机通过大速比减速系统,对试样转速进行精确无极调速。张力系统采用双大功率交流伺服系统同步加载设计。
该同步加载系统具有两个功能:
1。可高精度同步加载高达200KN的张力;
2。当试样带发生偏移时,该系统可以提供定张力纠偏操作。
系统在中心电控系统的控制下,启动同步加载机构,对试样带进行张力加载,当加载到额定张力的一半时,系统控制启动:1.计数系统。2.变频调速系统缓步启动。3.启动纠偏系统。加速到额定转速后,系统控制张力加载系统,逐步加载到额定张力。
系统在运行中,实时监测张力变化,并通过恒张力控制,使试样张力恒定在额定张力的±1%以内;同时,当发现试样带发生偏移时,随时启动定张力纠偏操作。当系统检测到张力急剧下降、张力加载到达限位、单向连续纠偏超时时,系统紧急制动,并存储当前状态以及数据
技术参数:
型号 |
SDJN-02 |
试样环形带周长 |
5200mm~15000mm |
试样宽度 |
300mm |
线速度调节范围 |
1m/s-6m/s |
试样最大拉伸力 |
20-250KN( 可任意设定 ) |
张力加载距离 |
≥1750mm |
张力显示精度 |
≤±0.5% |
张力值误差 |
≤±1% |
周转计数误差 |
≤±0.1% |
可连续运转时间 |
≥400 小时 |
滚筒数量 |
φ250×4 件 (piece)、φ455×4 件、φ610×4 件、φ800×4 件、φ1000×4 件 |
滚筒转速范围 |
0.2r/s~1.5r/s |
最大功耗 |
12KW(三相四线制 ) 380V 交流 (AC) |
外形尺寸 |
长 (L):6.5m;宽 (W):800mm;高 (H):3.5m |
重量 |
约9KG |
