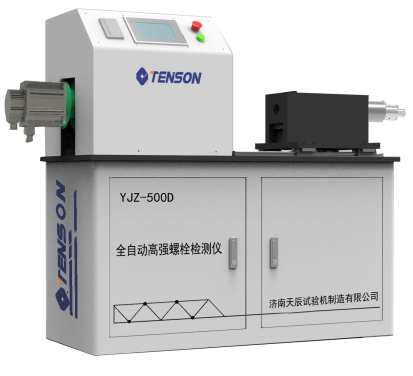

全自动高强螺栓检测仪YJZ-500D
LLG-24HY型抗滑移系数检测仪主要适用于10.9级、8.8级高强度螺栓连接副、高强度大六角头螺栓连接副连接摩擦面抗滑移系数检验、扭剪型高强度螺栓连接副连接摩擦面抗滑移系数检验(扭剪专用扳手需特订)、测试及研究。
所属分类:
关键词:
全自动高强螺栓检测仪YJZ-500D
产品详情
400kN抗滑移系数检测仪 HY-24L
一、产品简介:
- LLG-24HY型抗滑移系数检测仪主要适用于10.9级、8.8级高强度螺栓连接副、高强度大六角头螺栓连接副连接摩擦面抗滑移系数检验、扭剪型高强度螺栓连接副连接摩擦面抗滑移系数检验(扭剪专用扳手需特订)、测试及研究。
- 高强度螺栓连接副:高强度螺栓和与之配套的螺母垫圈的总称;
- 抗滑移系数:高强度螺栓连接中使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值;
- LLG-TEST液晶微电脑测力仪,有四个物理通道,6组共24个逻辑通道。
- 参数备份、恢复功能、峰值保持功能、自动标定功能。
- 高强度大六角头螺栓规格:M16,M20,M22,M24,M27,M30。
- 扭剪型高强度螺栓规格:M16,M20,M22,M24。
- 为了便于用户能与计算机连机设置了LLG358接口(需单独订货),可将数据传送到计算机,进行进一步的处理后,打印试验报告。
- 本设备操作简单,如送计量部门检定的话,携带方便,后期的设备升级及维修也极其便捷。该设备是目前我国高强度螺栓生产企业、工程质量检测机构、钢结构施工单位、工程监理机构、高速铁路、桥梁电力、以及大专院校等科研机构广受欢迎的一种低投入高回报的高强螺栓检测仪器。
- 产品技术参数:
项目/类别 |
指 标 |
最大试验力 |
400kN |
测量范围 |
20kN∽400kN |
分辨率 |
±0.05kN |
示值误差 |
±1.0% |
显示方式 |
液晶触控显示 |
三、参数及配置
LLG-24HY抗滑移系数检测仪 |
备注 |
||
1 | 传感器测力范围 | 20kN~400kN | |
2 | 传感器分辨力 | 0.05kN | |
3 | 分辨力相对误差 | ≤±1.0% | |
4 | 测力仪 | LLG-TEST触控屏微电脑 |
自主研发 |
5 | 120kN穿心式传感器 | 4支/M16 | 宁波镇海 |
6 | 180kN穿心式传感器 | 4支/M20 | 宁波镇海 |
7 | 220kN穿心式传感器 | 4支/M22 | 宁波镇海 |
8 | 260kN穿心式传感器 | 4支/M24 | 宁波镇海 |
9 | 330kN穿心式传感器 | 4支/M27 | 宁波镇海 |
10 | 400kN穿心式传感器 | 4支/M30 | 宁波镇海 |
11 | 活扳手 |
375mm |
台湾东良 |
12 | 套 筒 | 27、34、36、41、46、50 | 台湾东良 |
13 | 套筒扳手 | 1把 | 东良 |
14 | 滑头 | 1件 | 东良 |
15 | 特制保险箱 | 1套 |
自制 |
四、产品实物及试验图示
|
|

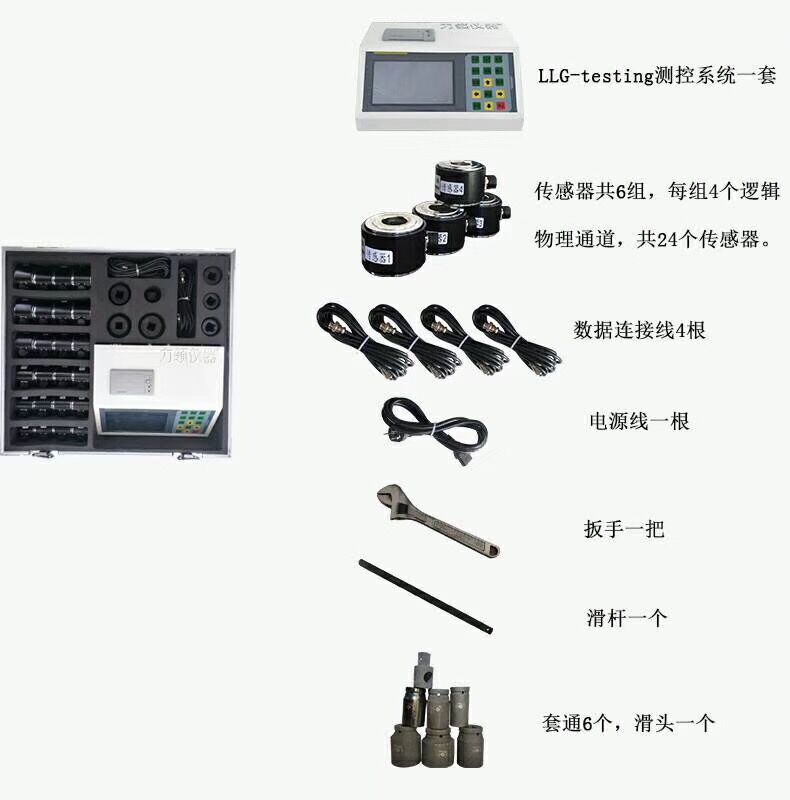

( 图5.1 llG-24HY整图) (图5.2 试验示例图示)

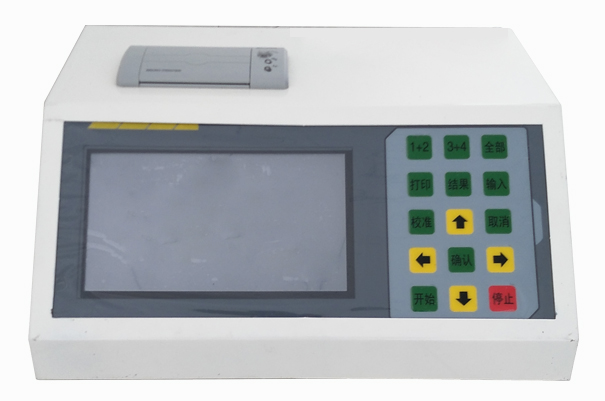

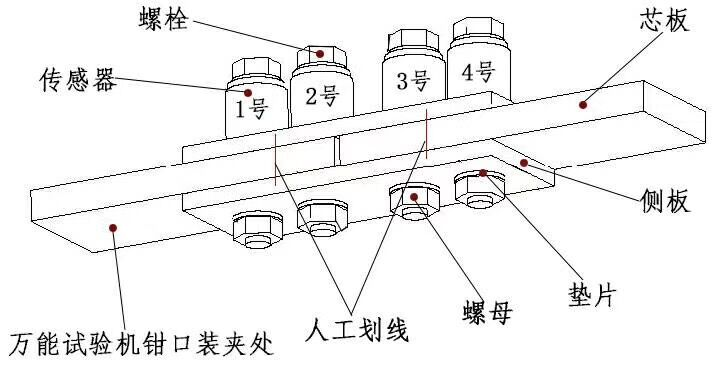

(图5.3滑移板安装位置示意图) (图5.4滑移控制仪表)
五、试验界面

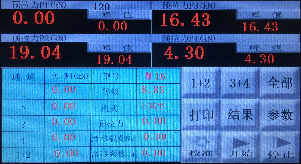

(试验主界面) (试验状态界面)
六、用户准备条件
-
- 要求尽可能明确试验所参考执行的试验方法标准细则。
- 提供在本机上完成试验的试样,供产品测试和出厂检验。
- 负责产品的收货、储运、就位。
- 联系当地计量部门对设备进行计量。
- 设备安装所需的空间及电源等。
